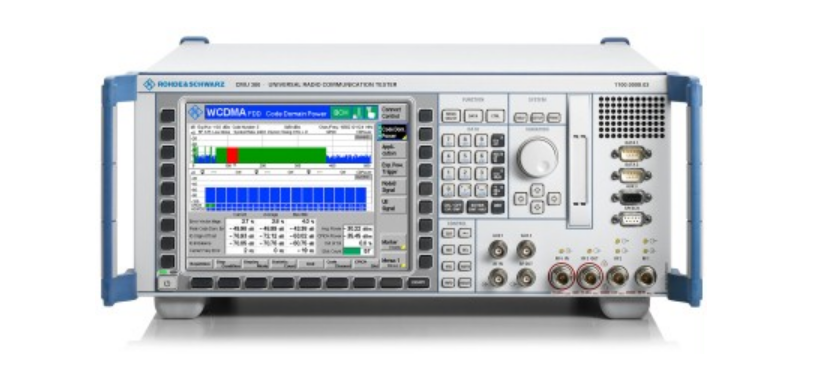

CMU300 无线通信测试仪

产品介绍：

RF 分析仪100 KHz - 2.7 GHz：

选择性功率计

具有可选分辨率带宽(RBW) 和高级触发与定时功能的频谱分析仪(10 MHZ - 2.7GHz)

时域测量（零跨度模式）

RF 信号发生器100 KHz - 2.7 GHz：

生成连续波(CW)/单边带(SSB)/调幅(AM) 信号

附加功能：

IEEE 接口

RS-232-C 接口

2 个PCMCIA 插槽

后面板上的参考频率输入/输出

基于高分辨率TFT 彩色显示屏的新的成熟的操作方式

GSM/EDGE

测试模式：

非信令模式

此模式尤其适用于无信令行为的RF 板/模块进行测试。测量一开始就完全独立于外部触发信号或信令信息。只要有功率加在仪器的输入端口，测试仪就开始对输入的RF 信号进行采样。在计算并显示了相应RF 参数后，仪器就做好了进行下一次测量的准备。CMU300支持在相应调制方式与训练序列（midamble）下，所有GSM/EDGE规范的发射参数的测量。另外，CMU300还能够在10 MHz 至2.7 GHz的频率范围内生成具有相应训练序列（midamble）和调制方式的GSM/EDGE信号。分析仪和发生器的功能之间没有，也就是说，上行链路的信号与下行链路的信号之间可具有任意的信道间隔。

信令模式

支持某种程度信令的测试模块或基站会用到信令模式。在这种模式中，测试仪与BTS 同步运行，即它与TDMA 帧结构进行同步，这对于接收机误码率测量来说极为重要。可以针对每个时隙对所有接收机参数单独进行测试。此功能对于测试同时支持GSM 和EDGE 的基站来说是必要的。对信道实时编码/解码的能力是进行同步测量的基础。可通过以下方式将仪器与基站进行同步：

如果基站收发机(BTS) 具有一个复帧时钟输出，则可将该信号用于触发CMU300。还必须考虑一条附加的触发线。对于BER 测试和EDGE TX 测试，需要使用26 复帧触发。

如果只使用RF 接口，则可将测试仪与基站的C0 载波进行同步，就像是手机那样。这样就可将测试设置简化。但是，在测量所使用的业务信道之前，必须激活一个CCH 载波（包括FCCH/SCH 信道和系统信息1 至4）。在成功进行同步之后，就会存在与TCH 的SACCH持续的再同步。

WCDMA

TX 参数测试概览

功率测量：

功率计（宽带或频率选择性）

码域功率(CDP)

调制分析：

误差矢量幅度(EVM)、幅度误差、相位误差载波频率误差

IQ 原点偏移

IQ 不平衡

波形质量

峰值码域误差功率(PCDEP)

频谱测量（带内）：

邻信道泄漏功率比(ACLR)

占用带宽(OBW)

频谱辐射模板(SEM)

UL 信号发生器

对于WCDMA Node B 的灵敏度测量，CMU300 支持规范(3GPP TS 25.141 FDD) 中所定义的所有参考测量信道(RMC)。通过自带的RF 发生器，CMU300 提供了以下功能：

实时信号生成，包括用于连续接收机测量的高达PN（伪随机噪声）16 的测量序列，从而可方便地执行无线灵敏度搜索程序。

支持每秒2 Mb 的规定数据速率(RMC 2048 kbps)，可对已针对预期应用而实现的数据速率进行测试：今天即可进行未来应用所需的测试！

AWGN 发生器功能和BER模拟

WCDMA信令模式的特殊功能

同步TX 参数测试

BCH 实时分析

下行链路信道/扩展BER 测试功能的数据分析

RACH 测试（包括AICH 分析）

HS-SCCH 监测

HS-DSCH 数据速率和吞吐量测量

HS-DPCCH 上行链路模拟

HSDPA 模拟和检查应用

 GSM / GPRS / EDGE的选项信令和非信令模式（射频参数测试和层1信令）

R＆S®CMU-K30
