A333 矢量网络分析仪
产品介绍：

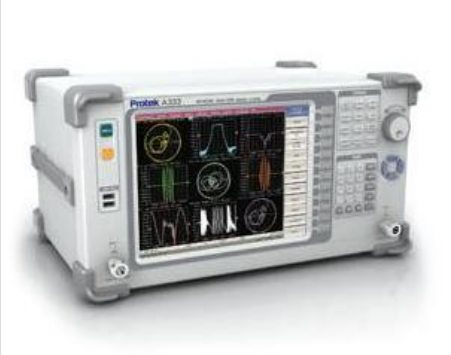

韩国兴仓Protek 矢量网络分析仪A333 3.2GHz
技术指标：
频率范围300kHz到3.2GHz 频率分辨率1mHzIF带宽设置1Hz到30kHz
功率范围-45dBm到+10dBm功率精度±1.0dB显示10.4英寸 TFT彩色液晶(800x600)触摸屏
用户界面USB2.0, 以太网, 键盘, 鼠标, 打印机, 视频测量性能
测量参数：S11,S21,S12,S22
测量通道数量：到16个独立的逻辑通道, 一个逻辑通道被定义为某一激励信号设置, 如频率范围, 测试点数,功率等每个逻辑通道在屏幕上作为独立的通道窗口显示
数据跟踪：到16个数据迹线显示在各自的通道窗口上, 一个数据迹线显示被测器件的某一参数,如S参数,时域响应,输
入功率响应
存储跟踪：16个数据迹线的每一个都能将当前值保存到存储器用于比较.
数据显示格式：对数幅值,线性幅值,相位,延长相位,群延迟, 驻波比实部,虚部,史密斯圆图,极坐标
数据标记：每个迹线到16个标记.对增量标记操作可应用参考标记, 史密斯圆图支持5种标记格式: 线形幅值/相位,对数幅值/相位,实部/虚部,R + jX 和 G + jB。极坐标支持3种标记格式:线形幅值/相位,对数幅值/相位, 实部/虚部
标记功能
标记搜索:搜索值,***小值,峰值,左峰值,右峰值,目标值,目标左值,目标右值,带宽参数
标记搜索附加特性:搜索范围设置: 特定值跟踪或单一操作搜索功能
通过标记设置参数:通过标记的激励值设置开始、停止、中心频率, 通过标记的响应值设置参考电平
扫描特性
扫描测量点数:用户自行设置 2 到 10001
扫描类型:当激励功率为固定值时：线性扫描, 对数扫描; 分段扫描当频率为固定值时：线性功率扫描
分段扫描特性:在几个独立的用户定义的分段内频率扫描。应为每个分段设置频率范围, 扫描点数, ,源功率和IF带宽
功率:源功率 -45到+10dBm 精度0.05dB,在频率扫描模式中功率斜率可设置到2dB/GHz去补偿连接线中高频衰减
扫描触发:触发模式：连续, 单次, 保持 触发源：内部, 手动, 外部
迹线功能
迹线显示:数据迹线, 存储器迹线或数据和存储器迹线同时显示
迹线数学:通过数学运算更改数据迹线：对被测复杂值和存储器数据进行加, 减, 乘, 除
自动刻度:自动选择刻度和基准值具有***有效的显示迹线
电延迟:在低损耗测试设置中,将校准面移动,对延迟补偿。被测器件线性相位的偏离测量时的电延迟补偿。
相位偏移:相位偏移***度数
统计:计算和显示数据迹线的平均值, 标准偏差, 峰-峰偏差
其他特性
熟悉图形用户界面:基于Windows 操作系统的图形用户界面,保证了用户快捷和容易的仪器使用
分析仪控制:使用个人电脑
图表打印/储存:预览, 存储和打印可通过MS Work, Windows 图象浏览器或分析仪打印向导来完成
编程功能:COM/DCOM 自动控制
测量范围
阻抗: 50Ω(75Ω)
测试端口连接器: N-type, female
测试端口数量: 2
频率范围: 300kHz to 3.2GHz
全部连续波形频率精度: ±5×10
频率分辨率: 1mHz
测量点数: 2 to10001
IF带宽: 1 Hz to 30 kHz(以1/1.5/2/3/5/7步进)
动态范围 (IF带宽 10Hz): 130 dB ,typ.135dB
测量速度
每个点测量时间: 125μs
源到接收端口转换时间: 10ms
相对测量点数的典型扫描时间
测量点数: 51 201 401 1601
开始 300kHz, 停止 10MHz, IF带宽 30kHz
未校正: 13ms 52ms 104ms 413ms
全二端口校准: 46ms 123ms 226ms 844ms
开始 10MHz, 停止 3.2GHz, IF带宽 30kHz
未校正: 7ms 27ms 53ms 207ms
全二端口校准: 34ms 73ms 125ms 434ms
测量精度
传输测量精度（幅值/相位）
+15 dB to +5dB: 0.2dB/2°
+5 dB to -50dB: 0.1dB/1°
-50 dB to -70dB: 0.2dB/2°
+70 dB to -90dB: 1.0dB/6°
反测量精度（幅值/相位）
0dB to -15dB: 0.4dB/4°
-15 dB to -25dB: 0.1dB/1°
-25 dB to -35dB: 4.0dB/22°
迹线稳定性
迹线噪声幅值(IF带宽3kHz): 1mdB rms
温度依存(每一度的温度变化): 0.02dB
一般特性
工作温度范围: +5℃ to +40℃
存储温度范围: -45℃ to +55℃
湿度: 90% at 25℃
大气压力: 84 to 106.7kPa
电源: 100 to 240 VAC / 47 to 63Hz
功率消耗: 30W
认证: CE
尺寸: 426×22×270mm
重量: 10.6kg
测试端口输出
匹配
(无系统误差校正下): 15 dB
功率范围: -45dBm to +10dBm
功率精度: ±1.0dB
功率分辨率: 0.05 dB
谐波失真:-30dBc
测试端口输入
匹配
(无系统误差校正下) : 25 dB
安全输入电平: +26dBm
安全输入直流电压: 35V
噪声电平: -120dBm
(定义为***本底噪声的有效值. IF带宽 10Hz)
