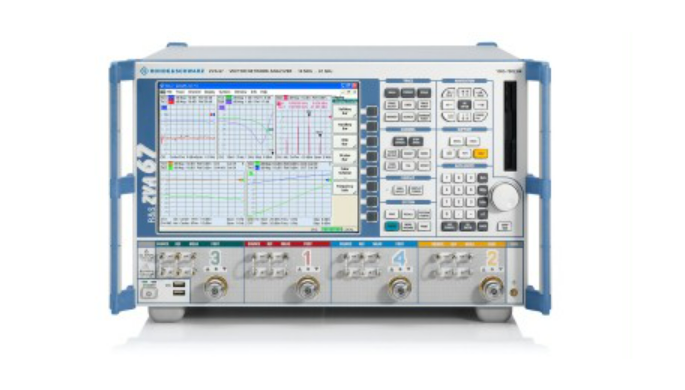

ZVA50 矢量网络分析仪

产品介绍：

R&S®ZVA 系列非常适用于实验室以及生产过程中的高要求测量，从需要最大动态范围的滤波器测量到放大器、混频器、接收机以及收发信机上的线性及非线性测量。R&S®ZVA 树立了一座又一座的里程碑，适合最具挑战性的应用：

首台带有四个内部源（最高67 GHz）的 VNA，适用于在放大器以及混频器上进行快速的双音测量

首台可以生成相位相干信号的VNA（最高 67 GHz）

首台中频带宽最高达30 MHz 的 VNA，适用于在最高 110 GHz 的放大器以及混频器上进行脉冲测量

设备慨念：

对于 R&S®ZVA，每两个端口共享一个信号源。 此外，四个信源模型适用于 R&S®ZVA24 和 R&S®ZVA40。 对于 R&S®ZVA67，每个端口具有一个信号源。 特殊的开关排列便于平行信号输出，也就是说，信号可通过所有的端口同步输出至 DUT。 此外，还可选择直接信号源接入和直接接收机接入。 此概念提供了诸多关于测量速度以及功能的优势。上述设计特点使 R&S®ZVA 成为一款具有前所未有的性能及功能的分析仪，以四端口型号最为典型。 亮点如下：

使用附加源作为 LO，便于进行快速的混频器测量

生成扫频双音信号，以便比照频率或功率进行快速的交调测量

在均衡 DUT 上进行真正的差分测量

在测试端口的平行信号输出以及测量，以便同时测量两个或更多的 DUT。

直接信号源接入/直接接收机接入（选项），以便实现下述操作，比如：

将前置放大器环接到发生器通道

将衰减器环接到接收机通道

比如，为执行天线测量，连接外部测试装置（比如功率放大器）或使用分析仪作为多信道接收机

主要特点：

线性和非线性放大器以及混频器测

噪声系数测量

脉冲轮廓测量（具有12.5 ns 分辨率）

进行真正的差分测量，进而可靠地测量具有平衡端口的有源设备的特性

高输出功率，典型值为> 18 dBm

极宽的动态范围，典型值为> 140 dB

测量速度快< 每个测试点需 3.5 μs

较宽的中频带宽：1/5/30 MHz

通用校准方法：TOSM、TRL/LRL、TOM、TRM、TNA、UOSM

自动校准单元

在有无LO 接入的混频器上的相位及群延时测量

频率范围：300 kHz 至 8 GHz (R&S®ZVA8)、10 MHz 至 24/40/50/67/110 GHz (R&S®ZVA24/40/50/67/110)

产品优势：

很高的测量吞吐量

得益于快速合成器、较宽的中频带宽以及很高的动态范围，测量用时短

符合人体工学的用户界面

超过 100 个迹线和信道

方便轻松设置多端口以及平衡测量的测量向导

轻松、无误差的校准

针对测试夹具以及同轴和在片应用的通用校准方法

使用校准单元完成自动校准

在多端口以及平衡组件上进行快速可靠的测量

虚拟以及真正差分模式，以便进行差分组件的线性及非线性测试

线性和非线性放大器以及混频器测量

噪声系数以及 S 参数的同步测量

具有较宽的功率扫描范围，支持在一次扫描中完成大大小小的信号分析

使用附加内部源，便于进行快速的热 S22、IMD 以及混频器测量

在有无 LO 接入的混频器及变换器上进行有关变频损耗的相位及群延时测量

在最多带三个变换级的变换器上进行变频损耗测量

在混频器上的交调测量

可增加灵活性、功率以及动态范围的选件

直接信号源接入以及直接接收机接入，针对 30 dBm 输出功率以及 150  dB 动态范围

使用线性预测的时域，以提高分辨率

便捷处理脉冲轮廓测量

轻松设置脉冲轮廓测量（具有 12.5 ns 时间分辨率以及最高 30 MHz 测量带宽）

便于轻松进行有源设备的测量

针对 R&S®ZVA（带集成合路器、脉冲调制器以及谐波滤波器）的扩展单元
