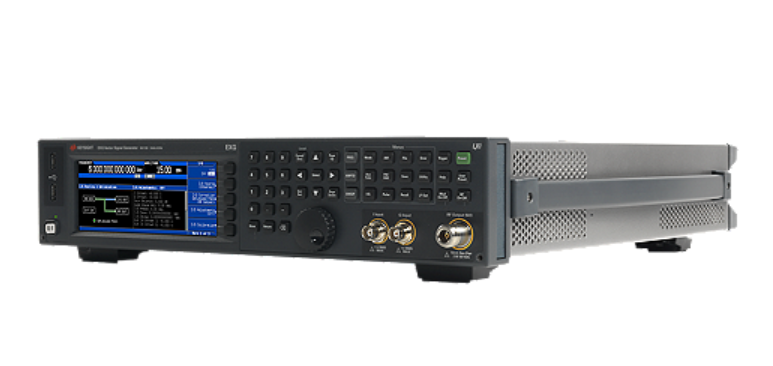

N5172B 射频矢量信号发生器

产品介绍：

N5172B美国安捷伦N5172B信号发生器，高效的 EXG 针对制造测试进行优化，可以实现更快的吞吐量和更长的正常运行时间，频率 9 kHz 至 6 GHz

产品特点：

减少干扰、加速数据传输速率，并提升信号质量

生成具有出色EVM 的测试信号

节省射频功率放大器在非线性范围内测量其ACPR 和 EVM 的时间

集七个函数发生器于一体，可同时运作以测试雷达或警用无线电

利用MXG 和 EXG 的相位噪声性能，创造更快、更好的设计

通过对您的X 系列信号发生器执行自维护，降低您的拥有成本

主要特性和功能：

针对制造测试进行了优化，可以实现更快的吞吐量、更长的正常运行时间，以更经济高效的性能

出色的ACPR、EVM 和输出功率使其可以执行元器件基本参数测试和接收机功能验证Signal Studio 软件可以缩短信号生成的时间；许可证分为 5 种波形一组和 50 种波形一组，您可以仅购买所需的波形

自我维护策略和低成本维修可最大限度降低停机时间和费用

性能水平：◆◆◆◇◇◇

1 GHz 时的输出功率：   -144 dBm 至 +26 dBm

1 GHz 时，20 kHz 频偏处的相位噪声：   -122 dBc/Hz

频率转换：≤ 800 μs

1 GHz 时的谐波： <-35 dBc

IQ 内部/外部调制带宽： 120 MHz 至 200 MHz

1 GHz 时的非谐波： -72 dBc

扫描模式：  列表步进

基带发生器模式：  Waveform Playback and Real-Time

软件——通用：

模拟I/Q 输入

I/Q 波形

多音，NPR

噪声（AWGN）

相位噪声减损

脉冲

脉冲串发生器

AM, FM, PM

ASK

FSK, MSK

MATLAB

PSK

QAM

软件——蜂窝/无线连通性：

蓝牙

1xEV-DO

802.11 WLAN

802.16 WiMAX

EDGE Evolution

GPRS/EGPRS

GSM/EDGE

HSPA, HSPA+

LTE

NADC, PDC

PHS, DECT

TD-SCDMA

TETRA, APCO

W-CDMA

cdma2000

cdmaOne

软件——音频/视频广播：

调幅立体声，RDS/RBDS

ATSC, ATSC-M/H

CMMB

DAB, DAB+, DMB-Audio

DOCSIS DS

DTMB

DVB-C/S/S2

DVB-T/H/T2

ISDB-T/TSB/TB/Tmm

J.83 Annex A/B/C

T-DMB

软件——检测/定位/跟踪/导航：

伽利略

GNSS 波形

GLONASS

GPS

波形回放存储器：  512 Msa

1 GHz 时的频率调制偏移：  10 MHz

100 kHz 频偏时的频率调制率： DC to 7 MHz

普通模式下的相位调制偏移：  1.25 rad 至 20 rad

高带宽模式下的相位调制偏移：0.125 rad 至 2 rad

幅度调制深度：100%

幅度调制率：0 to 50 kHz

可用应用:  是

矢量:  是

选件和升级

选件
