E8267D 信号源
产品介绍：

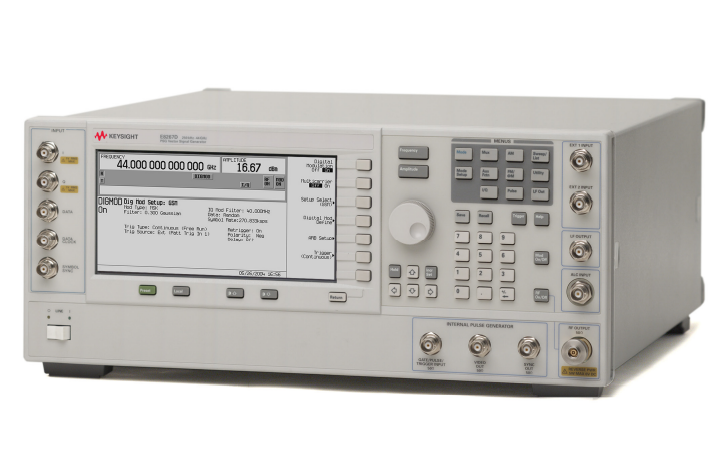

Keysight 是德科技 E8267D PSG矢量信号发生器 44 GHz 原安捷伦，E8267D PSG 矢量信号发生器是业界最先进的微波信号发生器,其功能非常强大。是首款可提供44Ghz I/Q调制能力的集成微波矢量信号发生器。其高性能可满足航空、国防、卫星通信和宽带无线淋雨的设计和执照测试应用需求。
主要特性和功能：
计量级性能以及通用功能结合真实的宽频带雷达、电子战和卫星通信波形支持高级接收机测试
高达4 GHz 带宽能够仿真复杂的电磁环境
Signal Studio 软件可以帮助您加快复杂信号的创建速度：脉冲创建、噪声功率比（NPR）、多音频信号、无线等
1 GHz（10 kHz 偏置）时 143 dBc/Hz 的出色 SSB 相位噪声能够确保满足更复杂的信号要求
技术指标：
频率 | 100 kHz 至 44 GHz，扩展至 1.1 THz |
频率选件 | 13、20、31.8、44 GHz，可扩展至 1.1 THz |
性能水平 | ◆◆◆◆◆◇ |
1 GHz 时的输出功率 | -130 dBm 至 +21 dBm |
1 GHz 时，20 kHz 频偏处的相位噪声 | -143 dBc/Hz |
频率转换 | < 16 ms |
1 GHz 时的谐波 | ≤ 28 至 ≤ -55 dBc |
IQ 内部/外部调制带宽 | 80 MHz 至 4 GHz |
1 GHz 时的非谐波 | ≤ 50 至 ≤ -80 dBc |
扫描模式 | · 列表 · 步进 · 斜波 |
基带发生器模式 | 波形回放与实时 |
软件——通用 | · 模拟 I/Q 输入 · 定制 I/Q 图 · 数字 I/Q 输入 · I/Q 波形 · 抖动注入 · 多音，NPR · 噪声（AWGN） · 脉冲 · 实时 I/Q · AM, FM, PM · ASK · FSK, MSK · MATLAB · PSK · QAM |
软件——蜂窝/无线连通性 | · 蓝牙 · 1xEV-DO · 802.11 WLAN · 802.16 WiMAX · EDGE Evolution · GPRS/EGPRS · GSM/EDGE · HSPA, HSPA+ · NADC, PDC · PHS, DECT · TD-SCDMA · TETRA, APCO · UWB · W-CDMA · cdma2000 · cdmaOne |
软件——音频/视频广播 | · ATSC, ATSC-M/H · CMMB · DOCSIS DS · DTMB · DVB-C/S/S2 · DVB-T/H/T2 · ISDB-T/TSB/TB/Tmm · J.83 Annex A/B/C |
软件——检测/定位/跟踪/导航 | · GNSS 波形 · 雷达 · GPS |
波形回放存储器 | 64 Msa |
1 GHz 时的频率调制最大偏移 | 2 MHz |
100 kHz 频偏时的频率调制率 | 直流至 10 MHz |
普通模式下的相位调制最大偏移 | 10 至 1280 rad |
高带宽模式下的相位调制最大偏移 | 1 rad 至 128 rad |
幅度调制最大深度 | 90％ |
幅度调制率 | 0 至 100 kHz |
可用应用 | 是 |
矢量 | 是 |
