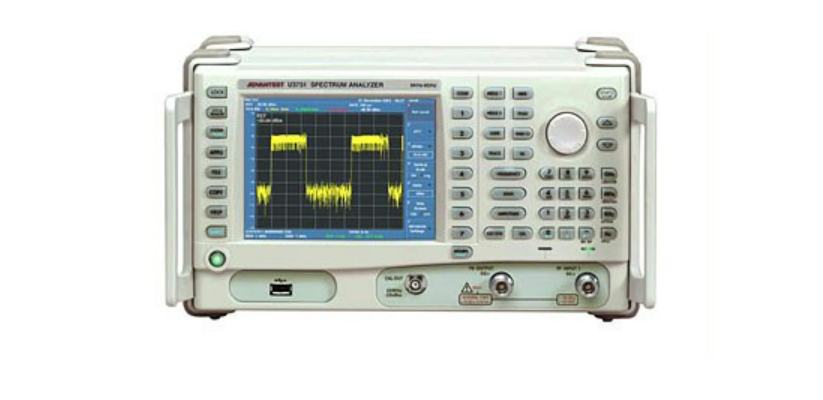

U3751 频谱分析仪

产品介绍：

日本爱德万Advantest 频谱分析仪U3751 中型，替代原R3162频谱分析仪 ，简洁轻便的便携式频谱分析仪。U3741、U3751无线局域网、蜂窝 ephone、非接触式智能卡、地面数字广播 - 所有这些都已成为我们日常生活的一部分，并且都使用高频无线技术。应用多样化和对通信设备需求的扩大加剧了市场竞争，使制造商面临降低制造成本的压力。测试和测量设备制造商可以通过提供更快的性能评估来支持提高成本效率，从而降低测试成本和设备成本。此外，设备制造商的需求也推动了测量仪器变得更小、更轻的趋势，以便它们可以在工厂外运输到需要进行维护和测试工作的任何地点。U3741/U3751 是一种可移植频谱分析仪，可精确满足这些需求。重量轻巧、电池续航 3GHz 2 RF 输入通道选项 低成本时域分析：频率/相/功率/IQ vs 时间主要性能。

产品特性：

3751是便携式8GHz 频谱仪，可用于数字产品生产线、CATV和无线局域网的维护和安装，和广泛的其他用途。U3751具有高速数据吞吐率，两倍于Advantest常规型号。这就为减少操作时间，生产线应用提供了保障，并具有设限的pass/Fail判别模式。

因为具有数字接口，U3751具有非常强的功率测量可重复性，保证了<±0.8db的电平精度。

另外，U3751在操作时使用电池，只需五分钟预热，适用于户外和场地测试。

产品参数：

频率范围：9kHz～8ＧHz

显示平均噪声电平：<-122dbm(预放关闭)

分辨率带宽：100Hz～3MHz（1-3步长）

幅度精确度：±0.3db

输入功率范围：噪声～+30dBm

动态范围（三阶交调）：-50dBc

U3741 频率范围: 9kHz 到 3GHz    分辨率带宽：100Hz至1MHz

U3751 频率范围: 9kHz 到 8GHz    噪声级别：-135dBm（CF 1GHz，预放大器，RBW 100Hz）

U3771 / U3772 频率范围: 9kHz 到31.8GHz/43GHz   分辨率带宽：100Hz至3MHz

适用：

数字产品生产线、CATV和无线局域网的维护和安装

RMS 检测支持高速、高稳定度功率测量

排放面罩、OBW/ACP 和其他限制测试功能

USB 接口，用于保存/召回配置文件和测量数据

新高潮 U37511 /附件:

模型描述

 OPT.10 2 通道输入 （添加 3GHz RF 输入）

OPT.11 75Ω 2 通道输入 U3741 仅

OPT.15 75Ω 输入阻塞U3741 仅

OPT.20 高稳定性 频率参考晶体

OPT.28 EMC 滤镜

OPT.53 时域分析 （1ch）

OPT.54 时域分析 （2 ch）

OPT.55 广频段时域分析 （1 ch）

OPT.56 广频段时域分析 （2 ch）

OPT.70 高纯度频谱分析 （1 ch）

OPT. 71 高纯度频谱分析 （2 ch）

OPT.75 75Ω 跟踪发电机 U3741 仅

OPT.76 3GHz 跟踪生成器

OPT.77 6GHz 跟踪发电机 U3751 仅

A114020 直流电源线

A122003 机架安装套件 （JIS）

A12400 4 机架安装套件 （EIA）

A129001 携带袋

A129002 运输箱

A870008 电池组

A870009 充电器

JU3700S-A 日本操作手册 （打印手册）

EU3700S-A 英语操作手册 （打印手册）

ZT-130NC 75Ω阻抗转换器
