TDS3054B 示波器

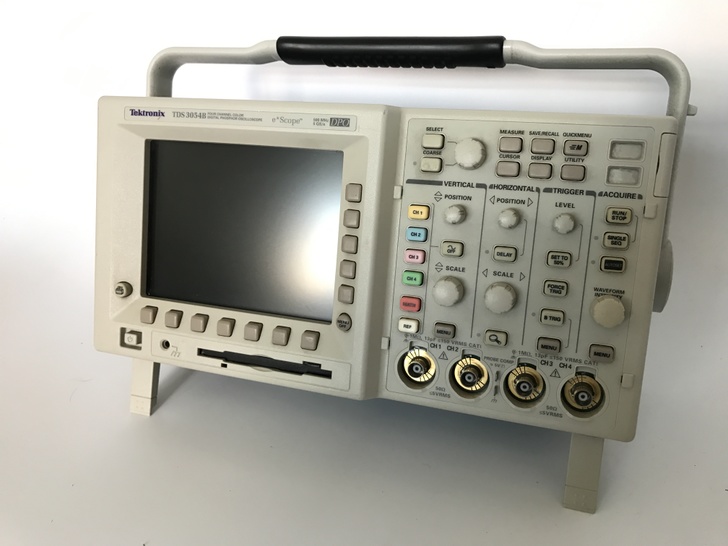

泰克数字荧光示波器TDS3054B

500 MHz 带宽

取样速率高达 5 GS/s

4 条通道

全 VGA 彩色 LCD 显示

25 种自动测量功能

9 位垂直分辨率

多语言用户界面

使操作更简易"快捷菜单"图形用户界面

内置以太网端口

e*Scope TM 网上遥控功能

WaveAlert TM 自动波形异常检测能力

TDS3054B应用模块

－详细设计分析所需的高级分析功能

－电信模板测试

－FFT

－用于测试和排障的两种视频模块

－快速"是否通过"测试所需的极限测试

－高级触发功能，其中包括：毛刺、欠幅脉冲和逻辑触发

插入式打印机可随机提供测量结果文件

TekProbeTM Level II 接口支持的探头包括：可自动提供定标和换算单位的有源探头、差分探头和电源探头

便于迅速打印的标准并行端口

便于数据储存和文件编制的内置软驱

应用领域

电信设备制造测试

数字电路设计与调试

视频设备安装与维护

电源设计

TDS3054B

带宽 500 MHz

通道 4

每条通道取样速率 5 GS/s

最大记录长度 10 K 点

垂直分辨率 9 位

垂直灵敏度(/div) 1 mV －10 V

垂直精确度 ±2% *1

最大输入电压(1 M Ω) 150 VRMS CAT I (300 V CAT II 和标准 10X探头)

位置范围 ± 5 div

带宽BW极限 20 MHz，150 MHz

输入耦合 AC, DC, GND

输入阻抗选择 1 M Ω 与 13 pF 或 50 Ω 并联

时基范围 (/div) 1ns-10 s/div

时基精确度 20 ppm

显示器 彩色 LCD

*1 温度高于+30 ℃和低于 +18 ℃ 时减额 0.025%/℃。
