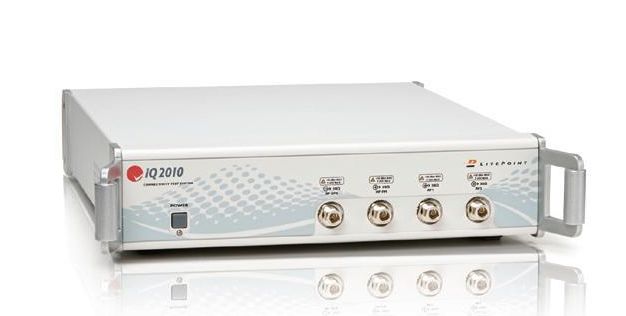

IQ2010 WIFI测试仪

1Q2010 莱特波特WIFI测试仪

仪器介绍

Litepoint的1Q2010特别为降低多重通讯产品的测试成本而设计是一个创新的兼容多个无线标准的测试设备,它可以同时测试多种无线通讯的性能，与单项逐一测试的方法相比，可节约多达75%的时间，特别是基于序列的测试可以缩短Tx和Rx测试75%的时间。因此1Q2010测试仪器可以为您节约大量的测试时间和成本

1Q2010详细信息

1Q2010测试仪器支持各种通讯标准如:WiF 802.11a/b/g/n、 Bluetooth 1.0/2.0/2.1/3.0/4.0、GPS、FMTX/RX、 WiMAX802.16d/e与NFC),可用于无线通信产品研发及生产的各个阶段.

1Q2010测试系统采用多个硬件模块提供多任务测试功能,让GPS与FM两种无线标准群组可与Wi-Fi. WiMAX、蓝牙与近场通讯(NFC),标准群组进行平行测试。多个向量信号产生器(VSG)能针对FM、GPS、Wi-Fi.蓝牙、WiMAX、以及NFC等传输测试作业提供传输讯号。多个向量信号分析器(VSA)则提供比对功能,让仪器进行接收测试

1Q2010测试系统包含专门支持各种通讯标准（Wi-Fi802.11a/b/g/、 Bluetooth 1.0/2.0/2.1、GPS、FMTX/RX. WiMAX802.16d/e与NFC的软件函数库。用户可利用内置的图形化用户接口(GUI)或C++软件应用程序接口(API),来选取各种信号产生与分析例程,1Q2010捕获到的数据会通过USB 2.0传送到主控端计算机加以处理。C++API支持所有GUI功能,这使其可以轻松建立自动化测试程序,进行制造或设计特性分析的测试

1Q2010技木参数

参数待点

单台仪器可以测试6种无线标准:

.Wifi, Bluetooth, Wimax和NFC

可并行测试多种通讯,节约测试成

可基于序列测试,节约测试成本

软件可升级

多功能RF端口,弹性安装测试

统一的接口—GUI/C++API对6种无线标佳通用

(具体技术参数详见附件技术手册)

1Q2010主要特点

为测试多重通讯设备而设计

通过并行和基于序列的测试方法节约测试时间

单台取代四台甚至更多仪器

多功能的端口增加连线灵活性

统一的界面，容易学习和使用

1Q2010适用行业

大量无线产品生产测试

大量多重通讯产品测试

模块测试

终端成品测试

1Q2010系统包含4个射频组件连接端口。其中两个分别支持GPS与FM,另外两个是公共端囗(RFI与RF2),用来连接被测试的Wi-Fi、 WiMAX与蓝牙子系统。

1Q2010测试仪器满足所有支持连接无线功能在射频校正、验证以及测试的需求。该系统仅须一次插入,并使用单一连结,就能测试多个无线功能。射频通讯端口的多样性提供线路弹性。使用者可同时测试单一通讯调变,或测试多重无线装置调变功能。IQ2010也可与手机测试仪器配合使用,在一台测试机上支持完整的智能型手机测试程序。

1Q2010利用多任务测试模式,1Q2010在依序测试Wi-Fi与蓝牙通讯功能的同时,还能平行进行GPS与FM的序列式测试模式。这种功能可降低高达75%的整体测试时间

IQ2010针对WiF测试采用序列式测试模式,用户可缩短传送多重数据率EVM功率量测,以及接收封包错误率所耗费的时间。此种情况中,1Q2010仪器配合待测器件(DUT),以不同数据传输率送出信号。再加上组件驱动器以及测试程序的支持能力,1Q2010系统能一次捕获多个突发数据率,并减少其自身与待测器件之间的通讯时间,进而缩短6倍的传送测试与校正时间。
