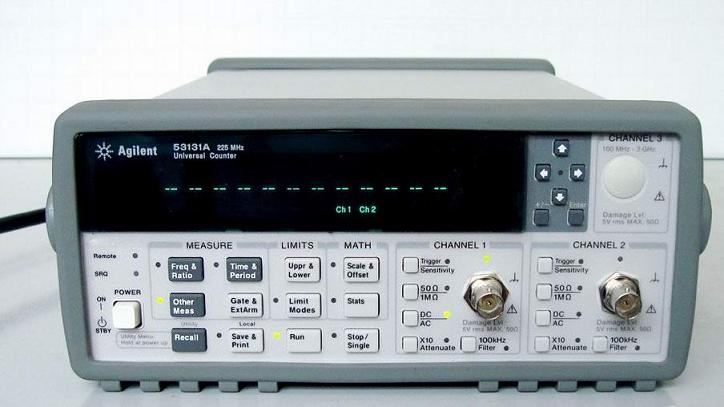

53131A 频率计

Agilent 53131A

通用计数器服务,频率范围:DC-225MHz,LSD 500PS,GPIB测量速度可达200次测量/秒,带SCPI兼

容语言的标准GPIB,Agilent 53131A 通用计数器RS-232只读工作方式.

双通道Keysight(原Agilent) 53131A计数器在高达225MHz频率上提供每秒10位的频率分辨率。

单次时间间隔分辨率指标规定为500ps,通过平均可进一步降低。

测量包括频率、周期、时间间隔、比值、相位角、总和、峰值电压、脉冲参数等等。为了更快访

问频繁使用的测试，可单键调用多达20个不同的已存面板设置。选择53131A用于一般的工作

台或系统测试，这种场合下你需要一台价格合适的高性能计数器。

对于要求较高分辨率的应用场合，Keysight(原Agilent) 53132A提供与53131A相同的性能，

但频率分辨率可高达12位，单次时间间隔分辨率指标规定为150ps。

当您需要最佳的精度和分辨率时，或是在自动系统中速度要求苛刻时，可选择53132A。

无论您选择哪一种，Keysight(原Agilent) 53100系列计数器都将有一精确、可靠的计数器为您服务多年。

型号	53131A
测量	频率,频率比,时间间隔,周期,上升/下降时间,正/负脉冲宽度,占空比,相位(CH1对CH2),总和,峰值电压,时间间隔平均,时间间隔延迟
分析	自动极限测试,数字运算(定标和偏置),统计(最小,最大,平均值,标准偏差)统计可对所有测量结果或对仅在极限范围内的测量结果进行。
测量特性频率范围频率分辨率时间间隔分辨率(LSD) 测量速度	CH1和2:dc～225MHz 10位/秒 500ps 可达200次测量/秒在GPIB上
电压范围和灵敏度(正弦) DC～100MHz: 100MHz～200MHz 200MHz～225MHz	20mVrms～±5Vac+dc 30mVrms～±5Vac+dc 40mVrms～±5Vac+dc
输入调节阻抗,耦合低通滤波器衰减	(CH1和CH2独立选择) 1MΩ或50Ω,ac或dc 100kHz,可切换 ×1或×10
外部时基参考输入	1,5,10MHz
触发	CH1和CH2 对上升/下降沿触发,用信号电平的百分数或绝对电压设置电平,设置灵敏度至低、中或高
闸门和启动	自动,手动(设置闸门时间或分辨率位数);外部,延迟
接口	标准GP-IB(IEEE 488.1和488.2),带SCPI兼容语言;只讲RS-232
电源	100-120VAC±10%,50,60或400Hz±10% 220-240VAC±10%,50或60Hz±10%
净重	3kg
尺寸	212.6mmW×88.5mmH×348.3mmD
